Прохідний димер Livolo дозволяє плавно керувати освітленням з одного місця та вкл/викл світло з двох і більше місць на яскравість яка встановлена на димері.

Димер дозволяє створити затишну атмосферу у кімнаті.

Регулювати яскравістю виконується за допомогою дотику до сенсорної панелі. Вам не потрібно докладати зусиль, щоб увімкнути світильник. Спеціальні датчики реагують на найменший дотик до сенсора.

Димер оснащений функцією пам'яті, яка дозволяє запам'ятовувати останній налаштований рівень яскравості, що дозволяє вмикати освітлювальні прилади з налаштованою яскравістю.

Особливості

• Дозволяє керувати освітленням з декількох місць;
• Забезпечує плавне регулювання інтенсивності світла;
• Може використовуватися з будь-яким джерелом світла від 25 Вт до 500 Вт;
• Підсвічування сенсора синім та червоним кольором, тому ви можете легко знайти перемикач вночі;
• Горизонтальне або вертикальне встановлення;
• Можлива установка як в стандартні, так і в глибокі монтажні коробки;
• Проста і швидка установка за допомогою гвинтового з'єднання;
• Можливо встановити до 5 штук в одну рамку;
• Кріпиться до монтажної коробки гвинтами;
• Міцний пофарбований металевий супорт;
• Використовується з рамкою з загартованого скла;
• Ємнісний сенсор.

Комплект постачання

• Сенсорний прохідний димер Livolo;
• Шурупи для кріплення;
• Інструкція;
• Коробка.

Підключення прохідного димера

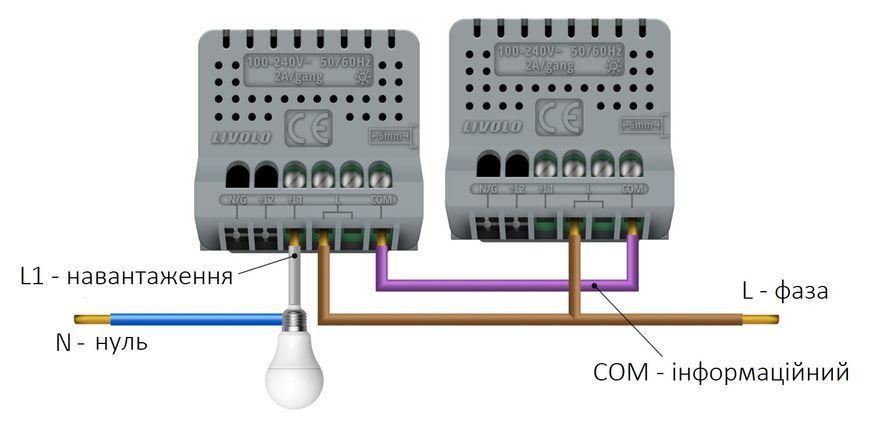

Щоб перемикати та контролювати яскравість освітлювального приладу з двох місць, скористайтеся наведеною схемою підключення. Підключаємо фазну напругу до точки підключення «L» в обох вимикачах, з'єднуємо два вимикача інформаційним дротом в точці підключення «COM» і підключаємо провід лампи до димера до точки підключення «L1».

Після підключення проводів і повторного підключення напруги до мережі вимикачі потрібно запрограмувати. Програмування потрібно починати з Головного вимикача. Більш детально про програмування.

Головний (Master) вимикач - це димер, працює в режимі вкл/викл та регулювання яскравості освітлення.

Другорядний (Slave) - це прохідний вимикач працює в режимі вкл/викл. Передає команду вкл/викл Головному вимикачу.

• для підключення Головного (Master) вимикача використовуються клеми: L - фаза, L1 вихід на лінії навантаження, COM - інформаційний.
• для підключення Другорядного (Slave) вимикача використовуються дві клеми: L - фаза, COM - інформаційний.

Якщо ви бажаєте керувати освітленням із трьох місць і контролювати яскравість, скористайтеся наведеною схемою підключення. Підключаємо фазну напругу до точки підключення «L» у всіх трьох вимикачах, в точці підключення «COM» з'єднуємо всі три вимикачі інформаційним дротом, а провід лампи підключаємо до димера в точці підключення "L1".

Після підключення проводів і повторного підключення напруги до мережі вимикачі потрібно запрограмувати. Програмування потрібно починати з Головного вимикача. Більш детально про програмування.

Інструкція по встановленню та підключенню

Вимикач встановлюється в круглу монтажну коробку

Призначений для монтажу із сенсорною панеллю

Сенсорна панель та супорт постачаються окремо
