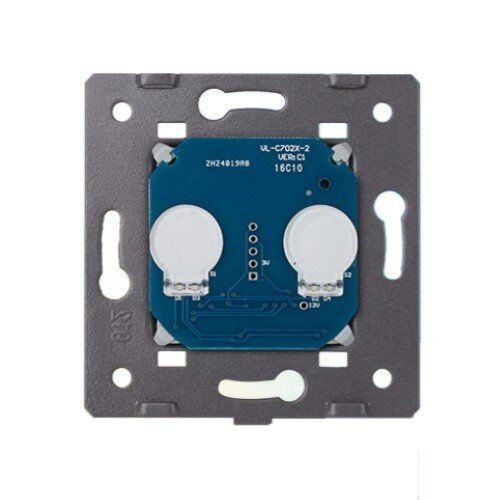

Двохсенсорний вимикач з сухим контактом

Вимикачі з сухим контактом використовуються, коли вимикач Livolo не повинен безпосередньо керувати джерелом світла, але повинен подавати сигнал для модуля, який керує джерелом світла (наприклад, модулі Fibaro, LOXONE, інші пристрої Z-Wave ...)

Цей тип вимикача в основному призначений для використання з інтелектуальними системами Розумний будинок, яким необхідний так званий "сухий контакт реле". Сухий контакт - це контакт, який не має безпосереднього зв'язку з джерелом живлення та заземленням. Це означає що на клемах сухого контакту немає ніякої напруги якщо клеми не підключені до іншого обладнання.

Сенсорний вимикач з сухим контактом вимагає напруги живлення 220В змінного струму - фазу та нуль. Вимикач працює в режимі 1, контакт замикається при дотику до сенсора, і розмикається при повторному дотику до сенсора. З використанням даного типу вимикача можна комутувати 12В, 24В або 115В, 220В. Максимальне навантаження на Сухий контакт - 1000 Вт.

Особливості

• Сухий контакт;
• Живлення 220 вольт;
• Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт;
• Підсвічування сенсора синім та червоним кольором, тому ви можете легко знайти перемикач вночі;
• Горизонтальне або вертикальне встановлення;
• Можлива установка як в стандартні, так і в глибокі монтажні коробки;
• Проста і швидка установка за допомогою гвинтового з'єднання;
• Можливо встановити до 5 штук в одну рамку;
• Кріпиться до монтажної коробки гвинтами;
• Міцний пофарбований металевий супорт;
• Використовується з рамкою з загартованого скла;
• Ємнісний сенсор.

Розмір

Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує монтаж вимикачів.

Комплект постачання

• Сенсорний вимикач Livolo;
• Шурупи для кріплення;
• Інструкція;
• Коробка.

Схема підключення

Вимикач з сухим контактом вимагає напруги живлення 220В змінного струму - фазу та нуль. Вимикач замикає контакт при дотику до сенсора, і розмикається при повторному дотику до сенсора.

Незалежні реле вимикача забезпечують безпотенційний "Сухий контакт"

Схема підключення навантаження яка працює від 220 вольт
